GNEE Aluminium išsiuntė 120 lakštų 3 mm 5083-H116 aliuminio plokštės - 3 mm × 2000 mm × 8000 mm, iš viso apie 15,3 metrinės tonos – aliuminio žvejybos valčių gamintojui Vietname, tiekiama ASTM B928 su EN 10204 3.1 sertifikatu.
„GNEE Aluminium“ baigė gaminti ir pakrauti eksportuojamą 3 mm 5083-H116 aliuminio plokštę, skirtą aliuminio žvejybos valčių gamintojui Vietname. Užsakymas apima 120 viso dydžio lapų, kurių matmenys 3 mm × 2000 mm × 8000 mm, maždaug 15,3 metrinės tonos, 12–20 m žvejybinių ir patrulinių katerių šoninių apvalkalų, vandeniui nelaidžių pertvarų ir mašinų skyriaus korpusų. Kiemas iškėlė tris sąlygas prieš išleisdamas užsakymą: jūrinio lygio temperaturą, kuris atlaiko šiltą jūros vandenį, pakankamai lygumo, kad būtų galima suvirinti be neplanuoto išlyginimo, ir malūno sertifikatą, kurį jo klasės inspektorius priimtų neužsakęs pakartotinio bandymo.
Vietnamo laivų statybos sektorius yra sukurtas aplink didelį žvejybos laivyną jūroje, pakrantės patruliavimo ir teisėsaugos laivus bei vis daugiau mažų laivų statyklų, kurios nuo medinių korpusų pereina prie aliuminio. Gamintojai čia paprastai dirba 30–300 žmonių ir dirba 3–8 mm gabarito diapazone, o 5083-H116 ir 5083-H321 yra dviejų temperatūrų, kurių prašoma pagal pavadinimą. Beveik kiekvieną užklausą sudaro du reikalavimai. Pirma, klasės dokumentai: korpusai statomi pagal CCS, BV arba NK tyrimą, todėl malūno bandymo sertifikate turi būti nurodytas šilumos numeris, kurį priima dirbantis inspektorius, o jame turi būti tarpkristalinės korozijos rezultatas, apibrėžiantis H116. Antra, logistika: Vietnamo gamyklos veikia trumpais gamybos ciklais ir teikia pirmenybę mišrioms talpykloms – dviejų ar trijų gabaritų arba plokščių plius profiliams –, o ne vienos specifikacijos gamykloje, kurią tektų laikyti mėnesius.
Kodėl 3 mm aliuminio plokštė buvo nurodyta 12–20 m korpusui?
12–20 m aliuminio korpuso storio pasirinkimas dažniausiai yra svorio ir atsparumo įlenkimui kompromisas. Kai 5083 tankis yra 2,66 g/cm³, kiekvienas papildomas 1 mm plokštės prideda apie 2,66 kg vienam kvadratiniam metrui. Paimant 12 m korpusą nuo 3 mm iki 4 mm korpuso plokštės, tą papildomą masę reikia pernešti per visą drėgną plotą, o kiemas už tai moka naudingąja apkrova, degalų deginimu ir didžiausiu greičiu. Tokio ilgio valtyje užtenka trijų milimetrų šoniniam korpusui, vandeniui nelaidžioms pertvaroms ir mašinų skyriaus korpusams, jei rėmų atstumas yra tam skirtas. Sunkesni gabaritai patenka ten, kur koncentruojama apkrova: 4–5 mm per bangos smūgio zoną išilgai laivapriekio ir vaterlinijos, 6 mm ir daugiau ant liukų komingų, denio stringerų ir tvirtinimo juostų aplink angas.
3 mm kompromisas yra iškraipymas. Iš abiejų pusių suvirinta plona apvalkalo plokštė išsitraukia iš plokščios, o standartinė kiemo priemonė yra mechaninis išlyginimas po suvirinimo. Štai kodėl įeinantis lygumas šiuo gabaritu yra svarbesnis nei 6 mm: jau banguotas atgabentas lapas kainuoja kiemui išlyginimo pravažiavimą, kurio jis nebuvo suplanavęs.
Kliento techniniai reikalavimai 3 mm 5083-H116 aliuminio plokštei
Prieš paskelbiant užsakymą, kiemas pateikė korpuso išplėtimo brėžinį ir rašytinę patikros sąlygą, kurioje nurodyta BV. Trys punktai buvo išspręsti raštu. Temperatūra: H116, o ne H321, nes valtys nuolat dirba šiltame jūros vandenyje, o kiemas norėjo, kad tarpkristalinės korozijos savybės būtų patikrintos sertifikate, o ne numanomos. Tolerancija: storis pagal EN 485-2 ir lygumas pagal EN 485 lygumo klasę, todėl plokštės priglunda prie suvirinimo pagrindo be tarpelių. Sertifikatas: EN 10204 3.1 su įrašytu karščio numeriu, chemine analize, tempimo rezultatais ir ASTM G67 rezultatu, todėl matininkas gali pasirašyti lentelę ant gamyklos dokumentų.
5083-H116 aliuminio plokštės specifikacija
| Produktas | 5083-H116 jūrinė aliuminio plokštė |
|---|---|
| Lydinys | 5083 (5xxx Al–Mg) |
| Nuotaika | H116 |
| Standartinis | BV |
| Matmenys | 3 mm × 2000 mm × 8000 mm |
| Užsakymo kiekis | 120 lapų (apie . 15.3 metrinių tonų) |
| Vieneto svoris | maždaug . 127.7 kg lape |
| Taikymas | Šoninės korpuso apkalos, vandeniui nelaidžios pertvaros, mašinų skyriaus korpusai - 12–20 m žvejybiniai ir patruliniai kateriai |
| Paviršiaus apdaila | Malūno apdaila, abi pusės |
| Paskirties vieta | Vietnamas |
| Pristatymo laikas | 15-30 dienų po užsakymo patvirtinimo |
| MTC | LT 10204 3.1 malūno bandymo sertifikatas (3.2 ir trečiosios šalies patikra pasiekiama paprašius) |
Tam taikoma kokybės kontrolė5083-H116 aliuminio plokštė
Kiekvienas šio užsakymo lapas buvo pagamintas ir tikrinamas pagal standartinę GNEE kokybės sistemą, pradedant gaunamų luitų patikra ir baigiant galutiniais matmenų ir vizualiniais patikrinimais. Malūno bandymo sertifikatai pagal EN 10204 3.1 išduodami kiekvienam šilumos numeriui, o 3.2 sertifikatas su trečiosios šalies patikra (SGS, BV arba pirkėjo paskirtas inspektorius) gali būti suorganizuotas paprašius. Šiai partijai buvo pritaikyti šie elementai ir įrašyti į gamyklos bandymo ataskaitą:
5083 aliuminio lydinio cheminė sudėtis (EN 573-3)
|
Elementas |
Simbolis |
Sudėtis (masės %) |
|---|---|---|
|
Magnis |
Mg |
4.0–4.9 |
|
Manganas |
Mn |
0.4–1.0 |
|
Chromas |
Kr |
0.05–0.25 |
|
Silicis |
Si |
Mažesnis arba lygus 0,40 |
|
Geležis |
Fe |
Mažesnis arba lygus 0,40 |
|
Varis |
Cu |
Mažiau arba lygus 0,10 |
|
Cinkas |
Zn |
Mažesnis arba lygus 0,25 |
Tarpgranulinės korozijos bandymas pagal ASTM G67- Reikalavimas, apibrėžiantis H116 temperatūrą pagal ASTM B928, kai didžiausias masės nuostolis yra 15 mg/cm². Tai rezultatas, kurio klasės matininkas pirmiausia ieško ant 5xxx korpuso plokštės.
Tempimo bandymas pagal ASTM B928- Patvirtina, kad plokštė atitinka užsakyto grūdinimo mechanines savybes. Paprastai nurodytos 5083-H116 plokštės vertės yra maždaug 303 MPa tempimas ir 214 MPa išeiga; tikrieji kiekvienos šilumos skaičiai yra atspausdinti EN 10204 3.1 sertifikate.

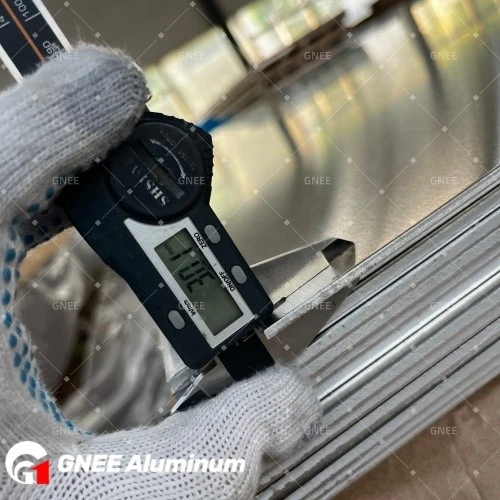

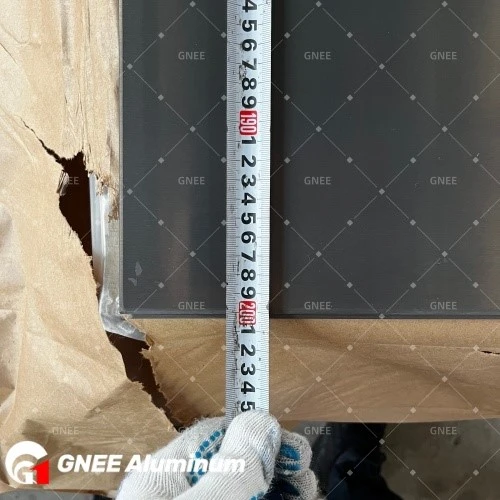

Storio ir lygumo matavimas pagal EN 485-2 / EN 485-3- Patikrina su kiemu suderintą tolerancijos klasę, todėl lakštas guli ant suvirinimo lovos ir atitinka kiemo pjūvio planą.
Abiejų veidų vizualinis ir kraštų patikrinimas- Tikrina paviršiaus būklę ir briaunų kokybę, kad būtų galima suvirinti; esant 3 mm, paviršiaus pažeidimas yra didesnė sekcijos dalis nei ant sunkesnės plokštės.

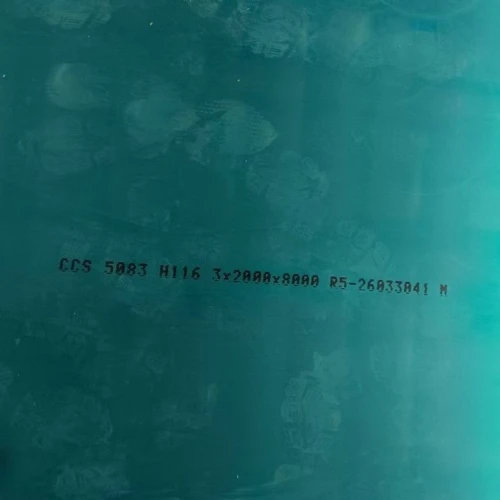

Šilumos skaičiaus atsekamumas- Kiekvienas paketas yra paženklintas etikete, kad būtų galima atsekti bet kurį lapą iki jo išliejimo, bandymo ataskaitos ir padėties sertifikato rinkinyje.
Ultragarsinis patikrinimas pagal ASTM B594- Taikoma ant sunkesnių plokštelinių matuoklių, kur nurodo klientas; esant 3 mm, praktinis patikrinimas yra matmenų, paviršiaus ir sertifikato patikrinimai.
Suvirinimo ir išlyginimo pastabos 3 mm jūrinei aliuminio plokštei
Su šia partija išėjo du sumanymo užrašai. Užpildo metalas: 5083 plokštė suvirinama Al-Mg užpildu - ER5183, kur jungtis turi atitikti pagrindinę plokštę stiprumu ir korozijos savybėmis, ER5356, kur pageidautina šiek tiek mažesnio stiprumo, bet labiau atsparus įtrūkimams nuosėdoms. ER4043, Al-Si užpildas, nenaudojamas ant 5xxx laivo korpuso plokštės; silicis, kurį jis įveda į sintezės zoną, nėra metalurgija, kurios reikalauja ši paslauga.
Iškraipymas: iš abiejų pusių suvirinta 3 mm apvalkalo plokštė išsitrauks iš plokščios. Kai skydas suvirinamas su subalansuota seka ir kontroliuojamu šilumos įdėjimu, mechaninio išlyginimo kiekis vėliau pastebimai sumažėja. Lygumo pradžia pristatytame lape yra tai, kas lemia skirtumą, todėl užsakyme buvo įrašyta lygumo klasė.

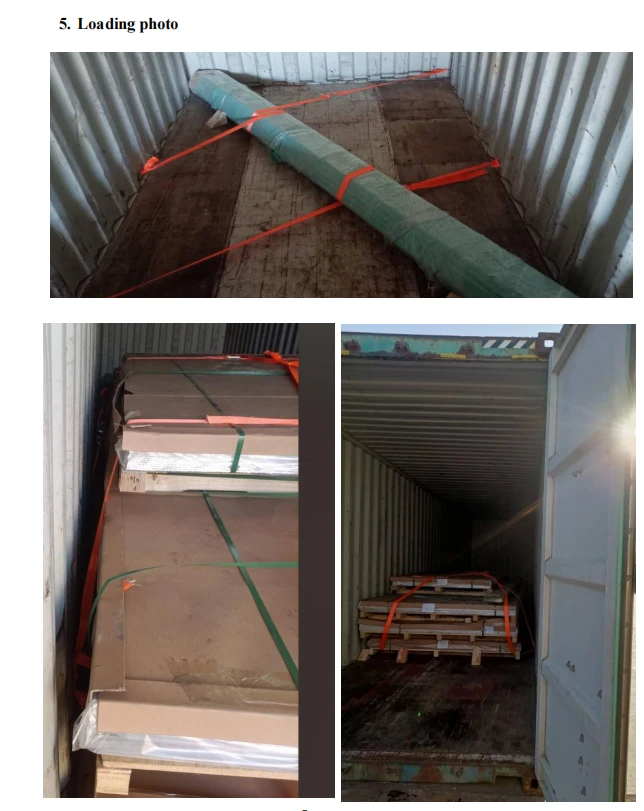

Eksportuokite 3 mm aliuminio plokštės pakuotes ir konteinerius į Vietnamą
Kiekvienas 3 mm × 2000 mm × 8000 mm lakštas sveria apie 127,7 kg, todėl 120 lapų sudaro maždaug 15,3 metrinės tonos. 8 000 mm lapo ilgis lemia konteinerį: jis netelpa 20 pėdų konteineriui, kurio vidinis ilgis yra apie 5 900 mm, todėl partija buvo išsiųsta 40 pėdų konteineryje, kurio vidinis ilgis didesnis nei 12 000 mm. Lakštai buvo perklijuoti popieriumi, surišti į ryšulius ant termiškai apdorotos medienos šlaitų (ISPM 15) su krašto apsauga, apvynioti nuo drėgmės ir pažymėti šilumos numeriu, dydžiu ir grynuoju / bruto svoriu, kad kiemas galėtų suderinti kiekvieną ryšulį pagal savo sertifikatą. Pakuotės sąrašas, komercinė sąskaita faktūra, važtaraštis ir EN 10204 3.1 MTC buvo parengti kaip vienas nuoseklus rinkinys, o pakuotės nuotraukos bendrinamos prieš užplombuojant konteinerį.
Galimi dydžiai5083-H116 jūrinė aliuminio plokštėiš GNEE
Be aukščiau esančios 3 mm × 2000 mm × 8000 mm aikštelės, GNEE tiekia aliuminio plokštę toliau nurodytuose diapazonuose. 12–20 m korpuso matuokliai paprastai užsakomi kartu yra 3 mm korpuso, 4–5 mm per bangos smūgio zoną ir 6 mm liukų komingams ir denio stringeriams – sukrauti į vieną konteinerį. Galima pagaminti individualius dydžius pagal piešinį; Pasidalykite reikiamu lydiniu, charakteriu ir matmenimis, kad pateiktumėte pasiūlymą.
| Matmenų tipas | Tipiškas diapazonas | Tolerancijos standartas |
|---|---|---|
| Storis (lakštas) | 0,5 – 6 mm | EN 485-2 / ASTM B209 |
| Storis (plokštė) | 6 – 200 mm | EN 485-2 / ASTM B209 |
| Plotis | iki 2600 mm | ± pločio klasė pagal EN 485 |
| Ilgis | iki 12000 mm | ± ilgio klasė pagal EN 485 |
| Protektorius / languota plokštelė | 1,5 – 10 mm × 1000 – 2000 mm | EN 1386 |
| Plokštumas | pagal EN 485 lygumo klasę | EN 485-3 |
Apie GNEE Aliuminį
GNEE Aluminium (įkurta 2008 m. Anyang, Henan, Kinija) eksportuoja aliuminio gaminius į 100+ šalis ir regionus. Įprasti dydžiai ir temperamentai laikomi sandėlyje; priimami tiek dideli, tiek smulkūs užsakymai; techninė komanda padeda pasirinkti lydinį ir temperatūrą pagal aptarnavimo sąlygas. Standartiniai ir pasirinktiniai matmenys gali būti pagaminti pagal brėžinį, kad būtų galima greitai atlikti darbus. Įprastas pristatymo laikas yra 15–30 dienų. Kiekviena siunta yra paremta EN 10204 3.1 malūno bandymo sertifikatu (3.2 ir trečiosios šalies patikra pasiekiama paprašius), o techninė komanda palaiko lydinio pasirinkimą, tolerancijos apibrėžimą ir kiekvieno užsakymo patikros planavimą. GNEE veikia tik su reikalavimus atitinkančiomis paskirties vietomis ir tinkamais galutiniais vartotojais.
DUK
Koks standartas ir sertifikatas galioja 3 mm 5083-H116 aliuminio plokštei?
Plokštė tiekiama pagal ASTM B928, jūrinio aliuminio plokštės specifikaciją, jos cheminė sudėtis atitinka EN 573-3 ir matmenų bei plokštumo nuokrypiai pagal EN 485-2 ir EN 485-3. Kiekviena siunta turi EN 10204 3.1 malūno bandymo sertifikatą, kuriame įrašytas šilumos skaičius, cheminė analizė, tempimo rezultatai ir ASTM G67 tarpkristalinės korozijos rezultatas. LT 10204 3.2 sertifikavimas ir trečiosios šalies patikrinimas gali būti surengti paprašius.
Kokia užpildo viela turėtų būti naudojama suvirinant 3 mm 5083-H116 aliuminio plokštę?
Naudokite Al-Mg užpildą: ER5183, kai suvirinimo siūlė turi atitikti pagrindinę plokštę stiprumo ir korozijos atžvilgiu, arba ER5356, kur pageidautina šiek tiek mažesnio stiprumo, bet labiau atsparus įtrūkimams nuosėdoms. ER4043, Al-Si užpildas, nenaudojamas ant 5xxx laivo korpuso plokštės. Užpildo pasirinkimas turi būti patvirtintas pagal paties laivų statyklos suvirinimo procedūros specifikaciją.
Ar 3 mm ir 5 mm aliuminio plokštes galima maišyti viename inde į Vietnamą?
Taip. Mišri konteineriai, kuriuose yra du ar trys matuokliai, arba plokštė kartu su ekstruziniais profiliais, pakraunami pagal pakavimo planą, suderintą prieš pakrovimą. Tokios tvarkos prašo dauguma Vietnamo laivų, nes tai leidžia jiems uždengti apvalkalo plokštę ir bangų poveikio zoną tame pačiame laive nelaikant vienos specifikacijos malūno, veikiančio mėnesius.
Koks yra 5083-H116 aliuminio plokštės pristatymo laikas ir minimalus užsakymo kiekis?
Įprastas pristatymo laikas yra 15-30 dienų nuo užsakymo patvirtinimo. MOQ yra lankstus – priimami tiek nedideli bandomieji užsakymai, tiek didelės apimties užsakymai. Įprasti jūriniai matuokliai laikomi sandėlyje, o pagal brėžinius galima pagaminti pasirinktinius matmenis.
Kokia 5083-H116 aliuminio plokštės kaina?
Citatos sudaromos pagal SMM (Shanghai Nonferrous Metals) aliuminio kainą, pridėjus apdirbimą, pakavimą ir apdailą, ir išduodamos FOB arba CIF, kaip susitarta. Kainos galiojimas priklauso nuo etalono judėjimo, todėl kaina patvirtinama raštu užklausos metu.
